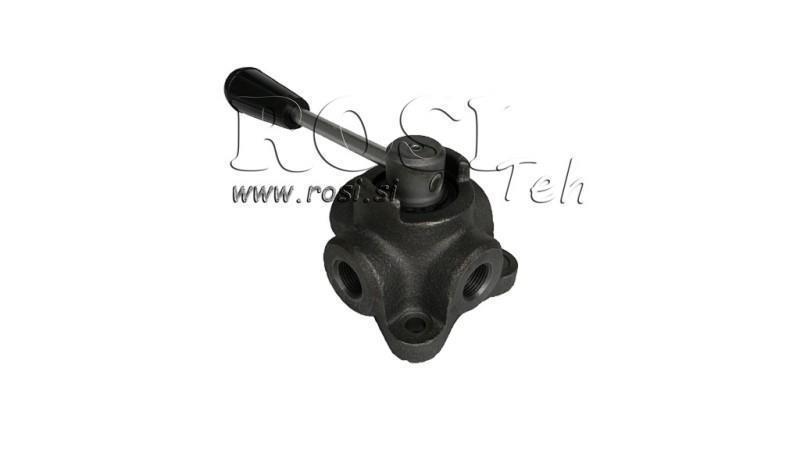

MANUAL VÁLVULA HIDRÁULICA 4-VIAS IF 3/8 - 35LIT

Uso:

A válvula é utilizada como uma válvula de quatro vias. O fluxo de óleo que passa pela válvula através de duas entradas é redirecionado para duas saídas. Pode ser utilizada para atuadores/cilindros de duplo efeito ou para inverter a direção de rotação do motor hidráulico.

Material:

Carcaça: ferro fundido, partes internas em metal duro
Vedação: padrão Buna N

Conexão:

Conecte 'P' ao lado de pressão e 'A' e 'B' às portas, 'T' ao retorno e 'A' e 'B' ao atuador/cilindro ou motor hidráulico. Quando a alavanca está na posição '1', 'P' está conectado a 'A' e ao mesmo tempo 'B' é esvaziado no tanque 'T'. Quando a alavanca está na posição '2', 'P' está conectado a 'B' e ao mesmo tempo 'A' é esvaziado no tanque 'T'. Com a alavanca na posição central, todas as portas estão fechadas (centro fechado).
