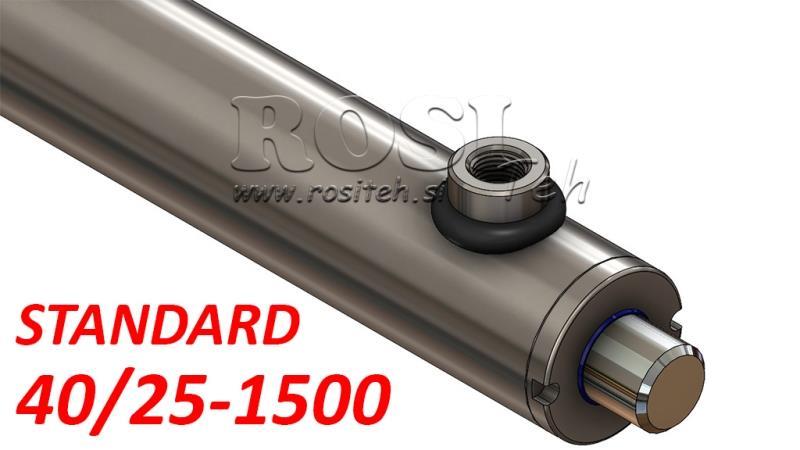

CILINDRO IDRAULICO STANDARD 40/25-1500
DIMENSIONI
STANDARD |
E |
D (stroke) |
[mm] |
||
40/25-050 |
180 |
50 |
40/25-100 |
230 |
100 |
40/25-150 |
280 |
150 |
40/25-200 |
330 |
200 |
40/25-250 |
380 |
250 |
40/25-300 |
430 |
300 |
40/25-350 |
480 |
350 |
40/25-400 |
530 |
400 |
40/25-450 |
580 |
450 |
40/25-500 |
630 |
500 |
40/25-550 |
680 |
550 |
40/25-600 |
730 |
600 |
40/25-700 |
830 |
700 |
40/25-800 |
930 |
800 |
40/25-900 |
1030 |
900 |
40/25-1000 |
1130 |
1000 |
40/25-1100 |
1230 |
1100 |
40/25-1200 |
1330 |
1200 |
40/25-1300 |
1430 |
1300 |
40/25-1400 |
1530 |
1400 |
40/25-1500 |
1630 |
1500 |
CILINDRI IDRAULICI
Un cilindro idraulico converte l'energia idraulica in una forza lineare e, di conseguenza, in un movimento. Funziona secondo il principio di Pascal e sfrutta la forza generata dalla pressione di un fluido incomprimibile - l'olio. Quando il fluido idraulico viene pompato su un lato del cilindro, questo spinge il pistone e crea così un movimento lineare nella direzione desiderata.
Un cilindro idraulico a doppio effetto standard ("cilindro differenziale") ha due collegamenti (per tubi idraulici), che consentono un movimento lineare in entrambe le direzioni.
![]() |
![]() |
A causa del diverso rapporto tra l'area dell'olio pressurizzato su un lato o sull'altro del cilindro, il cilindro ha anche una forza diversa in estensione e in retrazione. Di conseguenza, anche la velocità del cilindro (pistone) è diversa. In "estensione", l'olio agisce sull'intera area del pistone, per cui il cilindro in questo caso genera una forza maggiore e si muove più lentamente, mentre il contrario si verifica in "retrazione", dove l'area è ridotta dal diametro dello stelo del pistone. In questo caso, il cilindro supera una forza minore e quindi può muoversi più velocemente.
Applicazioni dei cilindri idraulici:
I cilindri idraulici sono utilizzati ovunque sia necessaria una forza maggiore. In agricoltura, i cilindri idraulici sono utilizzati per trattori (bracci di sollevamento del sistema idraulico a tre punti, tiranti, sterzo idraulico, caricatori, idraulica anteriore, caricatori, ecc. Allo stesso modo, sono ampiamente utilizzati anche su vari accessori per trattori, come forche, caricatori, rimorchi a cassone ribaltabile, spaccalegna, portelli su cisterne per liquami, erpici, azionamento di frese e triciatrici, scaricatori per insilati, rotazione di aratri, spazzaneve, verricelli forestali, ecc.
L'uso di cilindri idraulici è anche molto comune nell'industria forestale, nella costruzione di macchinari, nell'edilizia, nella costruzione navale, nell'energia, nell'industria alimentare e nell'industria automobilistica.
Esistono diversi tipi di cilindri idraulici (vari tipi di montaggio):
I cilindri idraulici sono disponibili in diverse dimensioni e con una infinita varietà di supporti per soddisfare diverse esigenze.
![]() |
Cilindri idraulici
"STANDARD"
|
![]() |
![]() |
Cilindri idraulici
"HOLE"
|
![]() |
![]() |
Cilindri idraulici
"POINT"
|
![]() |
![]() |
Cilindri idraulici
"FORK"
|
![]() |
![]() |
Cilindri idraulici
"FLANGE"
|
![]() |
